您所在的位置:首页 > 新闻动态 > 行业新闻 > 正文

气凝胶隔热材料 超级陶瓷气凝胶诞生

来源:热象纳米团队 日期:2019/3/22 13:46:49 人气:164

陶瓷气凝胶由于其低密度和热导率,化学和热力学惰性,高孔隙率和大表面积等优异特性而被认为是良好的隔热材料。然而这些陶瓷气凝胶多为刚性和脆性,在断裂之前只有轻微的弹性变形,因此提高陶瓷气凝胶的机械稳定性和热稳定性就成为其在隔热领域进一步发展应用的主要研究。

近期,哈尔滨工业大学的Hui Li等人和加州大学洛杉矶分校的黄昱、段镶锋合作合成了具备超轻、高力学强度和超级隔热三大特点的氮化硼(hBNAGs)以及碳化硅(βSiCAGs)陶瓷气凝胶材料。在这项研究中,设计并合成的陶瓷气凝胶具有纳米双层玻璃壁的双曲线结构,并且其具有负泊松比(-0.25)和负的线性热膨胀系数(-1.8×10-6 /°C)。此种气凝胶超低密度可达~0.1毫克/立方厘米,超弹性高达95%,在剧烈热冲击(275°C /秒)或1400摄氏度的强热应力下几乎没有强度损失,以及其真空中的超低导热系数为(~2.4 mW / m·K),空气中的导热系数为(~20 mW / m·K)。因此这种坚固的材料系统非常适用于极端条件下的超热绝缘,例如在航天器领域中的应用等。


第一作者:Xiang Xu, Qiangqiang Zhang, Menglong Hao,

通讯作者:段镶锋、黄昱、Hui Li

通讯单位:加州大学洛杉矶分校、哈尔滨工业大学、

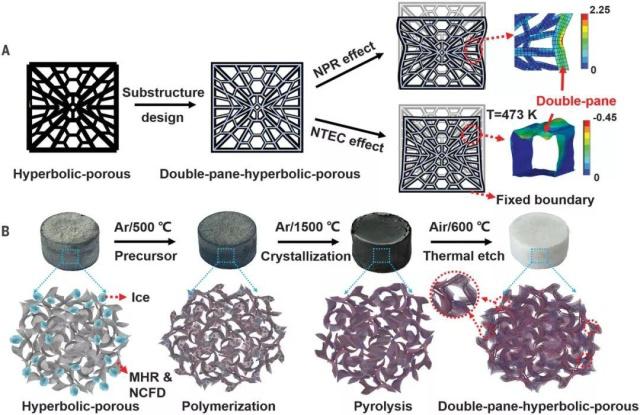

图1 陶瓷气凝胶材料的设计与制备过程

首先制造石墨烯气凝胶当作模板,然后在模板上生长hBN层。最终得到hBN(2D陶瓷)原子薄壁双曲气凝胶,其中相互连接的有晶格缺陷的原子级超薄平面形成蜂窝网络。

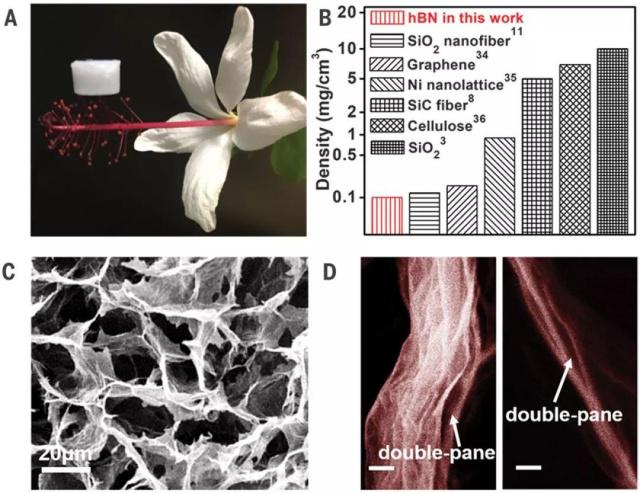

图2 hBNAGs材料表征

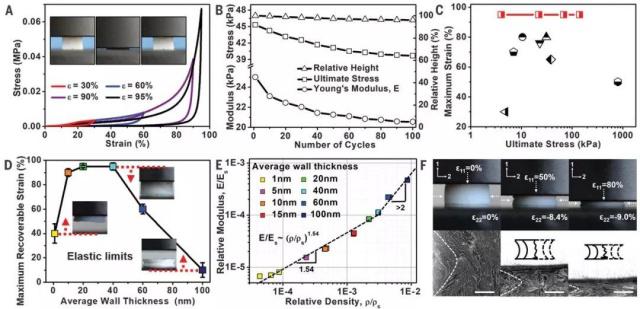

图3 hBNAGs力学性能

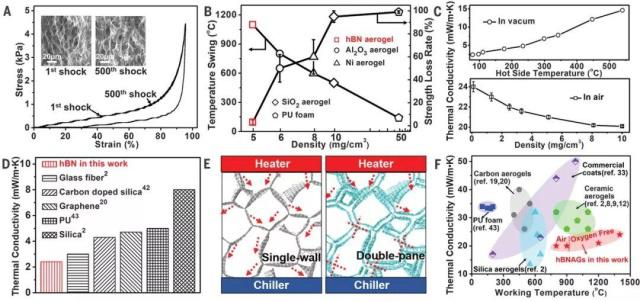

图4 hBNAGs的热学性能

该种气凝胶具有负泊松比(-0.25)和负的线性热膨胀系数(-1.8X10-6 per ℃),超高力学性能和超低导热性,这些特点使之在极端条件下具有良好的应用前景。


免责声明:部分文章信息来源于网络以及网友投稿,本网站只负责对文章进行整理、排版、编辑,是出于传递 更多信息之目的,并不意味着赞同其观点或证实其内容的真实性,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快和您对接处理。

标题:气凝胶隔热材料 超级陶瓷气凝胶诞生
地址:http://www.tenanom.com/news/hangye/28.html
以上资讯内容、图片内容未经过本站授权允许禁止进行如何形式的采集、镜像、复制与模仿,否则后果自负!
